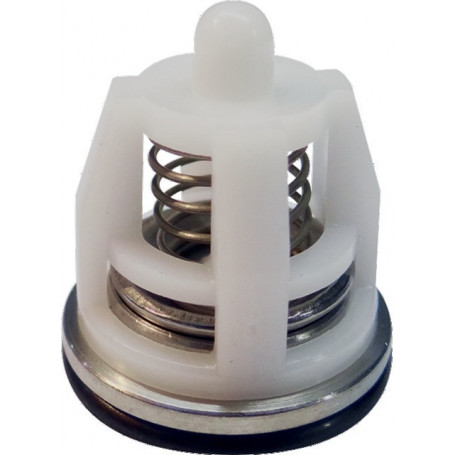

CLAPET COMPLET DIA 22 COMET

Rep. Réf. origine Référence Descriptif Quantité
1 00190083 0979326 Bague d'étanchéité - Ø 35 x 47 x 7 1
2 12100347 0535137 Joint torique - Ø 1,78 x 75,92 1
3 12100345 0535176 Joint torique - Ø 1,78 x 101,32 1
4 12100349 0535162 Joint torique - Ø 3,53 x 142,5 1
5 36090006 Vis à tête cylindrique - M 8 x 30 6
6 10090095 Flasque 1
7 32000019 Bouchon - GC3 / 8 x 10 1
8 12190034 0535174 Soupape de sécurité - 40 bars 1
10 12000038 0535123 Ecrou - 1/2" Gaz 1
11 28020018 Embout de refoulement - Ø 8 x 10 1
12 12090013 0535125 Joint plat - Ø 12 x 18 x 2 12
13 28260029 Robinet - 3/8" et 1/2" Gaz 1
14 28030370 Raccord 1
15 12100032 0535140 Joint torique - Ø 2,62 x 34,6 1
16 20000086 0535435 Nipple - 1"1/4 et 1"1/2 Gaz 1
17 12100180 0535152 Joint torique - Ø 3 x 29 1
18 12000054 Ecrou - 1"1/2 Gaz 1
19 28010055 0535117 Embout coude - Ø 40 1
20 36090078 Vis BTR - M 10 x 70 16
21 28110098 0535316 Rondelle - Ø 10,5 x 18 x 2 7
22 32180103 0535138 Culasse 2
23* 12100047 0535288 Joint torique - Ø 2,62 x 22,22 8
24 12100443 0535151 Joint torique - Ø 3,53 x 25,8 8
25 30090115 Siège 8
26 36040023 Vis à tête cylindrique 8
27 18020015 0535276 Ressort - Ø 11 x 17 8
28 12050029 Cage de clapet 8
29* 12200035 0535255 Clapet complet 8
29 bis 12200029 0535412 Clapet complet - Ø 22 8
30* 12100032 0535140 Joint torique - Ø 2,62 x 34,6 8
31 32020197 Bouchon 2
32 36090006
