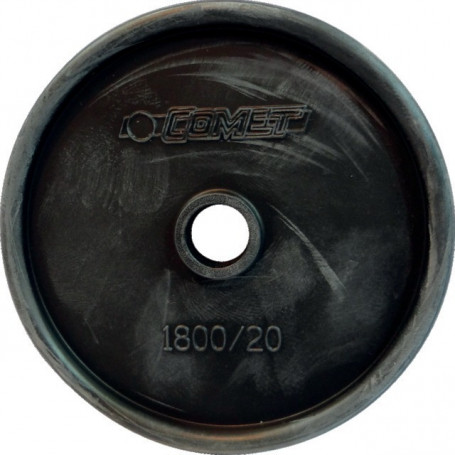

MEMBRANE DE PISTON BP20/15 NBR

Rep. Réf. origine BP 20/15 Référence Descriptif Quantité
1 36090192 Vis BTR - M 10 x 50 4
2 00030025 Collecteur supérieur 1
3 18000033 0535309 Membrane accumulateur 1
4 04600011 Diaphragme 1
5 04030083 Carter pompe 1
6 06040105 Ecrou 6 pans - M 10 4
7 18000081 0535342 Membrane de compensation 2
8 04210013 0535344 Viseur d'huile 2
9 12010071 0535340 Joint du viseur 2
10 36100003 0535247 Valve 1
11 12090033 0535103 Joint valve - Ø 14 x 7,5 x 2 2
12 04370026 0535312 Roulement aiguille - Ø 20 x 26 x 20 1
13 28130063 Rondelle de bielle - Ø 62 x 20 x 14,5 1
14 00100008 0535192 Cale de bielle - Ø 68 x 55 x 6 2
15 00010245 Arbre cannelé 1"3/8 1
16 04380010 0901028 Roulement - Ø 35 x 72 x 17 1
17 00190075 0535313 Joint spy - Ø 35 x 62 x 7 1
18 12100069 0535437 Joint torique - Ø 1,8 x 83 1
19 04050063 Palier avant 1
20 36090202 Vis BTR - M 10 x 35 4
21 12100057 0535438 Joint torique - Ø 2,62 x 10,78 2
22 12100021 0535226 Joint torique - Ø 2,62 x 15,54 2
23 02050021 Kit de 2 bielles 1
24 24090023 Piston - Ø 45 2
25 04000030 Chemise - Ø 45 x 14,3 2
26 18000020 0535310 Membrane - Ø 74 2
26 18000028 0535521 Membrane Viton - Ø 74 2
27 06020008 Rondelle d'appui 2
28 36050027 Vis de membrane - M 8 2
29 30110006 Axe de piston - Ø 12 x 36,5 2
30 30200020 0970390 Circlips intérieur - Ø 12 4
31 12020060 0535224 Broche - Ø 30 1
32 36220017 Vis allen -
