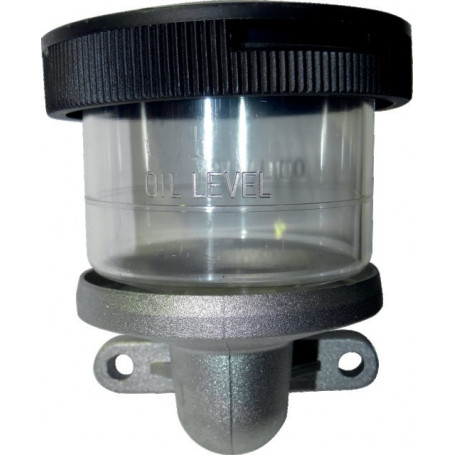

COMPENSATEUR VOLUMETRIQUE

Rep. Réf. origine Référence Descriptif Quantité
1 04020143 0535296 Couvercle 1
2 12100373 0535126 Joint torique - Ø 3,53 x 73,03 1
3 04210012 Compensateur volumétrique 1
4 12100002 0535225 Joint torique - Ø 2,62 x 20,7 1
5 36090058 Vis - M 8 x 22 2
6 30020566 Support compensateur 1
7 12100110 Joint torique - Ø 3,53 x 24,99 1
8 12080018 0535200 Vase d'expansion complet 1
10 02050061 0535202 Jeu de bielles 1
11 24090068 0535203 Piston - Ø 70 3
12 00200001 Segment - Ø 70 x 3 x 2,8 3
13 04000071 Chemise - Ø 70 (APS 121) 3
13 04000070 0535177 Chemise - Ø 70 x 7,9 (APS 101) 3
14 06020011 Coupelle 3
15 24190042 Boulon prisonnier - 12 MB x 30 / 11 x 11 3
16 18000012 0535298 Membrane - Ø 125 3
16 18000031 Membrane viton - Ø 125 3
17 30110003 0535178 Goupille - Ø 18 x 57 3
18 30200006 0970318 Seeger interne - Ø 18 6
20 04030126 Carter de pompe 1
21 30190018 0970040 Seeger externe - Ø 40 1
22 04380049 0535179 Roulement à billes - Ø 40 x 90 x 23 1
23 30200002 0970390 Seeger interne - Ø 90 1
24 06010226 0535181 Entretoise - Ø 40 x 55 x 16 1
25 28130075 Rondelle de bielles - Ø 40 x 107 x 4,7 1
26 00100023 Rondelle tenue - Ø 99 x 88 x 8 2
27 04370004 Roulement à aiguilles - Ø 60 x 78 x 40 1
28 28130074 0535185 Roulement de bielles - Ø 60,5 x 96 x 5 1
29 00010311 Arbre excentrique - 1"3/8 MM (APS 101) 1
29 00010281 Arbre excentrique - 1"3/8 MM (APS 121) 1
